Palettenhandling in Zusammenarbeit mit SAFELOG

PALOMAT® AMR für SAFELOG

Sichere und einfache Palettenhandhabung mit dem PALOMAT® AMR für SAFELOG

Bringen Sie Ihren Workflow auf ein noch höheres Niveau, indem Sie PALOMAT® AMR und SAFELOG zusammenarbeiten lassen, um Arbeitskraft für andere wertschöpfende Aufgaben freizusetzen.

Erhalten Sie mehr Informationen

Wechselstrombetrieben

Zusammenarbeit mit

SAFELOG X1, L2, und GT1

Kapacität
15 Palletten/500 kg

24/7-365

Technischer Support

Wie PALOMAT® AMR für SAFELOG funktioniert

In Zusammenarbeit mit SAFELOG haben wir die Möglichkeit geschaffen, Ihre interne Logistik und Ihre Arbeitsabläufe zu optimieren. Bringen Sie Ihren Workflow auf ein noch höheres Niveau, indem Sie PALOMAT® AMR und SAFELOG AGVs zusammenarbeiten lassen, um Arbeitskraft für andere wertschöpfende Aufgaben freizusetzen. Mithilfe eines integrierten Interface können PALOMAT® AMR und SAFELOG sicher und eigenständig zwischen Ihren Mitarbeitern zusammenarbeiten

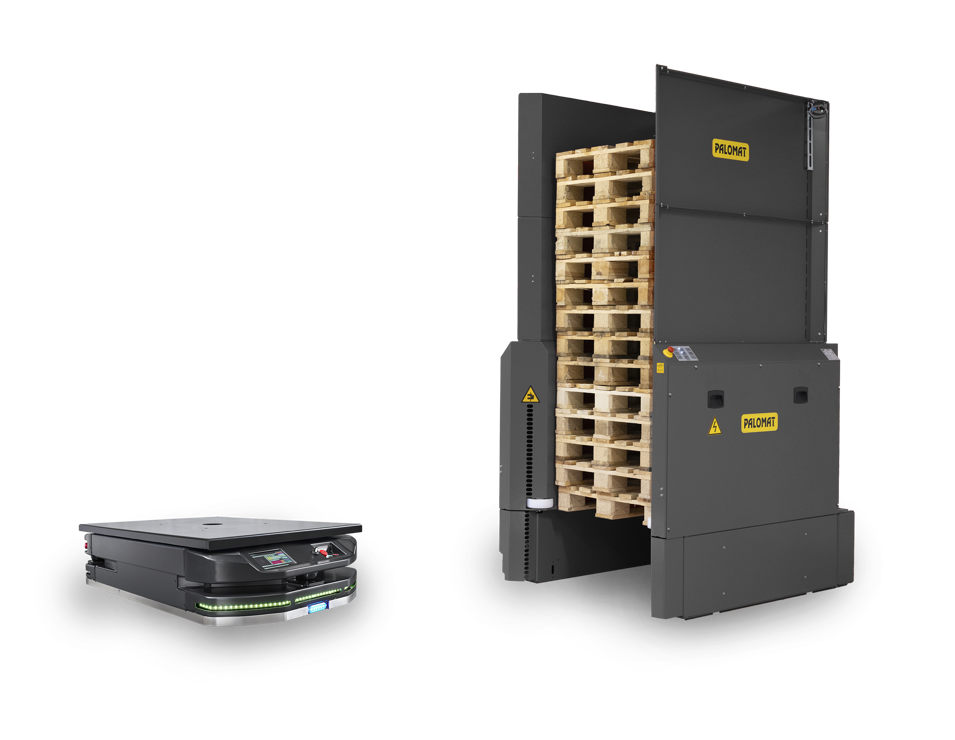

Der PALOMAT® AMR kann mit den Modellen SAFELOG X1, SAFELOG L2 und SAFELOG GT1, zusammenarbeiten, die alle AGVs sind und über internen Signalaustausch kommunizieren

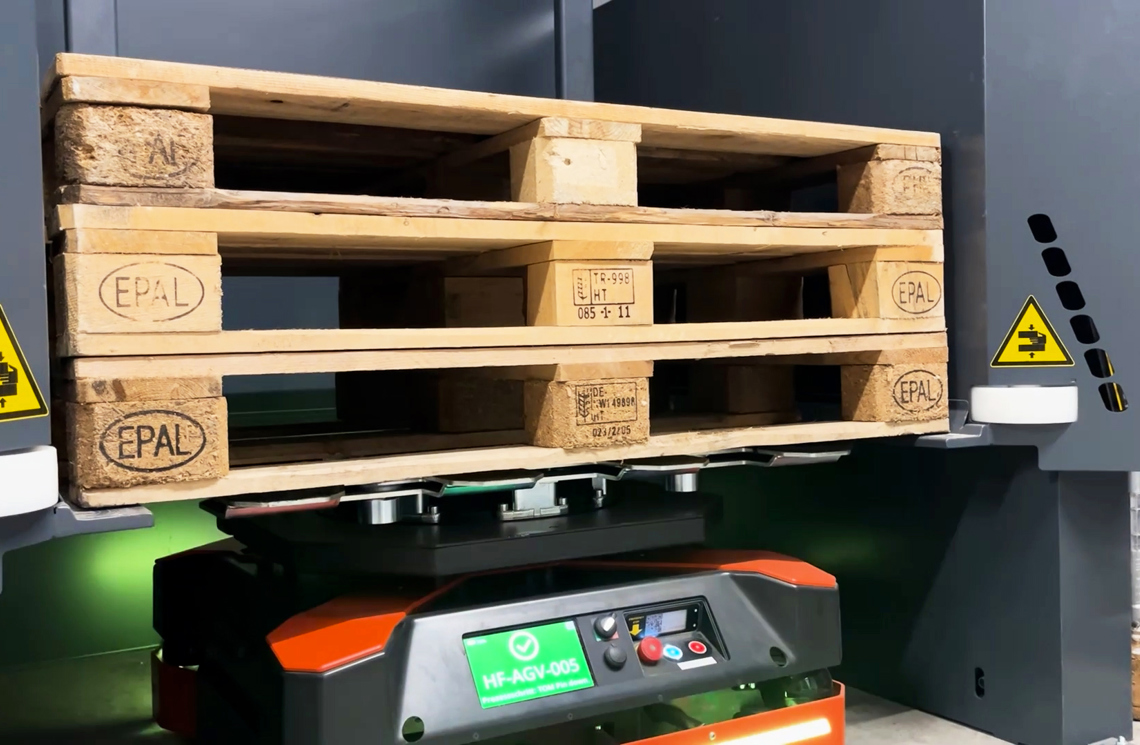

Das Palettenmagazin stapelt und abstapelt automatisch die Paletten auf den AGVs von SAFELOG, der als Palettenpuffer und Dockingstation dient und stets automatisch läuft.
Sie schaffen eine interne Logistik, die vollständig automatisiert und sicher ist.

Der PALOMAT® AMR ist, ebenso wie SAFELOG´s AGVs, so konstruiert, dass er zu jeder Art von Industrie passt. Gemeinsam sorgen sie für ein sicheres und einfaches Palettenhandling in Produktion und Warenlager. Durch diese starke und flexible Zusammenarbeit haben Sie die Garantie einer zukunftssicheren Investition mit PALOMAT® AMR.

Kontakten Sie uns

Warum PALOMAT® AMR für SAFELOG?

Verbesserter SAFELOG´s Workflow durch automatisiertes Palettenhandling
Sicherstellung eines korrekten und gleichmäßigen Stapelns/Abstapelns am SAFELOG´s AGVs sowie vollautomatischer Palettenpuffer und Dockingstation
Spart Zeit und setzt Arbeitskraft für andere wertschöpfende Aufgaben frei

Erhalten Sie ein unverbindliches Angebotet

Sorgt für eine bessere und sichere Arbeitsumgebung ohne manuelles Palettenheben
Einfache Verbindung mit dem AGV von SAFELOG und bereit zur Kommunikation mit der Schnittstelle
Plug n' Play sorgt für eine einfache Installation

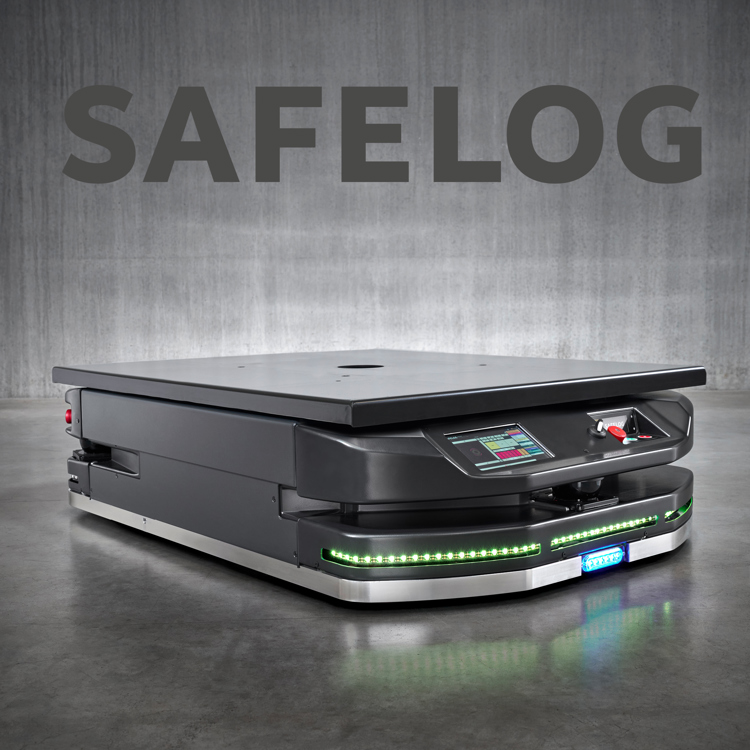

SAFELOG – Unser Partner

SAFELOG GmbH ist ein führender softwarebasierter Anbieter für die Entwicklung und intelligente Vernetzung innovativer Logistiksysteme mit Sitz in Markt Schwaben bei München.

Das Portfolio umfasst Hardware- und Softwarelösungen für patentierte, intuitive Picksysteme sowie verschiedene Modelle mobiler Transportroboter (AGVs). Im Zentrum der AGVs steht die hochflexible agentenbasierte Steuerungssoftware mit Schwarmintelligenz, die ohne übergeordnete Steuerstation auskommt. Gleichzeitig sind alle mobilen Roboter VDA 5050-kompatibel und können unter einem zentralen Flottenmanager betrieben werden.

Kapazität	500 kg
Energie	220-240VAC / 50 Hz
Bereitschaftsverbrauch	23 W
Betriebsverbrauch	550 W (bei maximaler Ladung von 500kg)
Geräuschniveau	70db(A)
Max. Sicherung	16A D01
Stellantrieb	Linak
Steuerung	Siemens S7-1200
Kontrolle	EL/H55-H01-S01
Software PLC	U55-S01

Im Lieferumfang enthalten:

Sicherheitsabschrankung für 15 EUR-Paletten / 500 kg
Max-Melder bei 15 EUR-Paletten
Technische Dokumentation
Beispiel-Sequenzdiagramm für die Programmierung.

PALOMAT® AMR wird mit einer Schnittstelle mit 24VDC I/O-Signalen für externe Geräte geliefert, was es ermöglicht, Signale zwischen PALOMAT® und AMR auszutauschen.

Da der PALOMAT® über diverse Fühler, Leitungen und Schläuche verfügt, darf die Reinigung nur mit einem schwach basischen Reinigungsmittel erfolgen. Ferner darf der PALOMAT® nicht gespült, sondern nur mit einem ausgewrungenen Lappen abgewischt werden.

Interface Spezifikationen für PALOMAT® AMR für SAFELOG

Outputs: [Continuous signal]

Signal – PALOMAT® empty (de-stacking)

Signal – New pallet ready to be picked up

Signal – PALOMAT® full (stacking)

Signal – PALOMAT® ready for pallet

Signal – Error.

Inputs: [Pulse 3-4 sec.]

Signal - Choose de-stacking

Signal - Choose stacking

Signal - Emptying the PALOMAT® (full stack)

Der PALOMAT® AMR enthält ein vollständiges Programm in der SPS, das mit dem Interface Daten austauscht. Damit ist er für die Kommunikation mit dem Robotize vorgerüstet.

PALOMAT® AMR für SAFELOG

Arbeitet zusammen mit SAFELOG X1, SAFELOG L2 und SAFELOG GT1 sowie mit den folgenden Palettengrößen.

Palettengrösse	Kapazität standard	Kapazität special	Anzahl der Paletten
1200x800x144	500 kg	700 kg	15 Paletten
1200x1000x144	500 kg	700 kg	15 Paletten
1200x1200x144	500 kg	700 kg	15 Paletten
800x1200x144	500 kg	700 kg	15 Paletten
1000x1200x144	500 kg	700 kg	15 Paletten

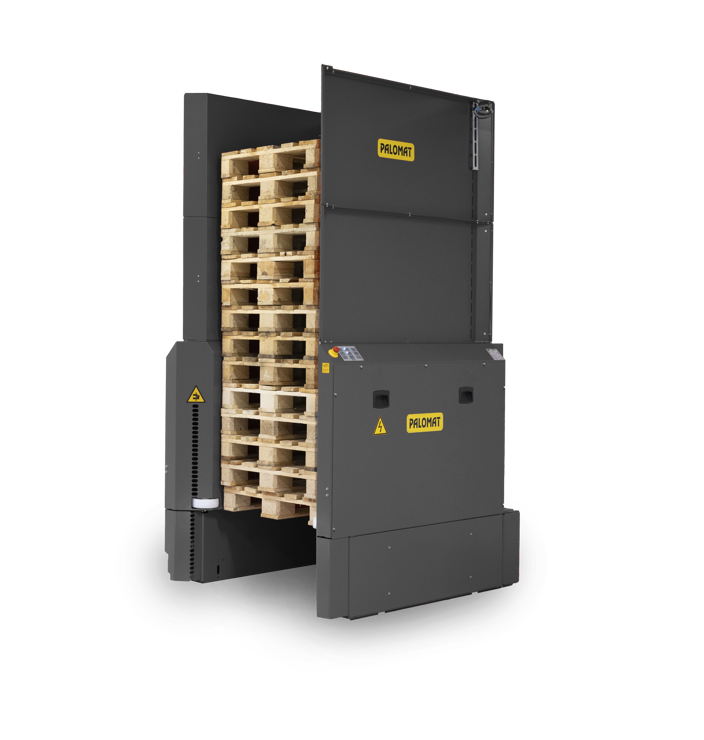

Standardfarbe: RAL3002 Rot.

Die Maschine auf den Produktbildern ist in der Sonderfarbe: RAL7016 Grau

Für den PALOMAT® AMR für SAFELOG bieten wir folgende Optionen an

Lichtmast inkl. Max-Melder

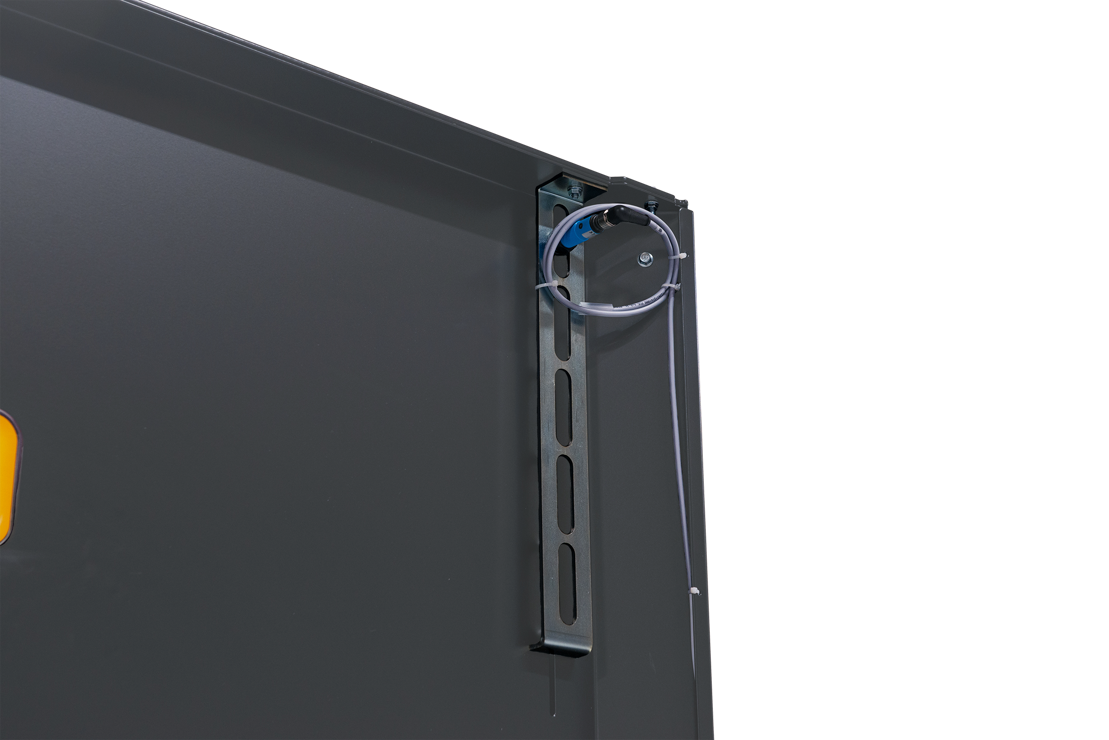

Ein Lichtmast mit einer dreifarbigen LED, um dem Benutzer bei der Bedienung der Maschine zu unterstützen. Der Lichtmast enthält Sick-Sensoren, die erkennen, ob der Palettenstapel voll oder leer ist. Wenn der PALOMAT® beispielsweise bei 15 Paletten anhalten muss, kann der Lichtmast mit einem Max-Melder an einer Sicherheitsabschrankung oder separaten Stange montiert werden. Wenn der Max-Melderbeispielsweise bei 15 Paletten ausgelöst wird, leuchtet die Lampe Blau und der Stapel wirdautomatisch auf den Boden entstapelt.

Schalter

Der Schalter trennt die Netzstromversorgung direkt an der Maschine ab. Der Schalter kann verriegelt werden, beispielsweise für die Wartung der Maschine. Dies ist ein Vorteil und ein Sicherheitsmerkmal für die Wartung des PALOMATen. Der Schalter befindet sich unter der Netzstromversorgung
