Stand Alone

PALOMAT® 5

PALOMAT® 5 bietet halbautomatische Stapel- und Entstapelfunktionen und funktioniert vollständig mit Wechselstrom.

Wenn Sie beabsichtigen, mehrere Paletten gleichzeitig zu stapeln und zu entstapeln, bis zu 5 gleichzeitig, und eine elektrische Energiequelle bevorzugen, ist PALOMAT® 5 die ideale Wahl.

Erhalten Sie mehr Informationen

Datenblatt (PDF)

Wechselstrombetrieben

Plug'n'Play

Hantieren

1 Palette auf einmal

Hubkapazität
15 Paletten/500kg
25 Paletten/700kg

Telefonischer Support

24/7-365

Wie PALOMAT® 5 funktioniert

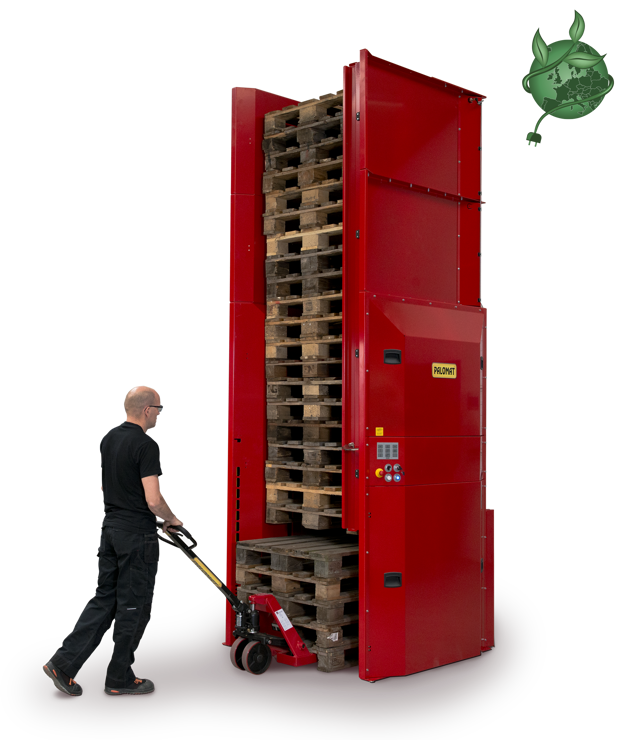

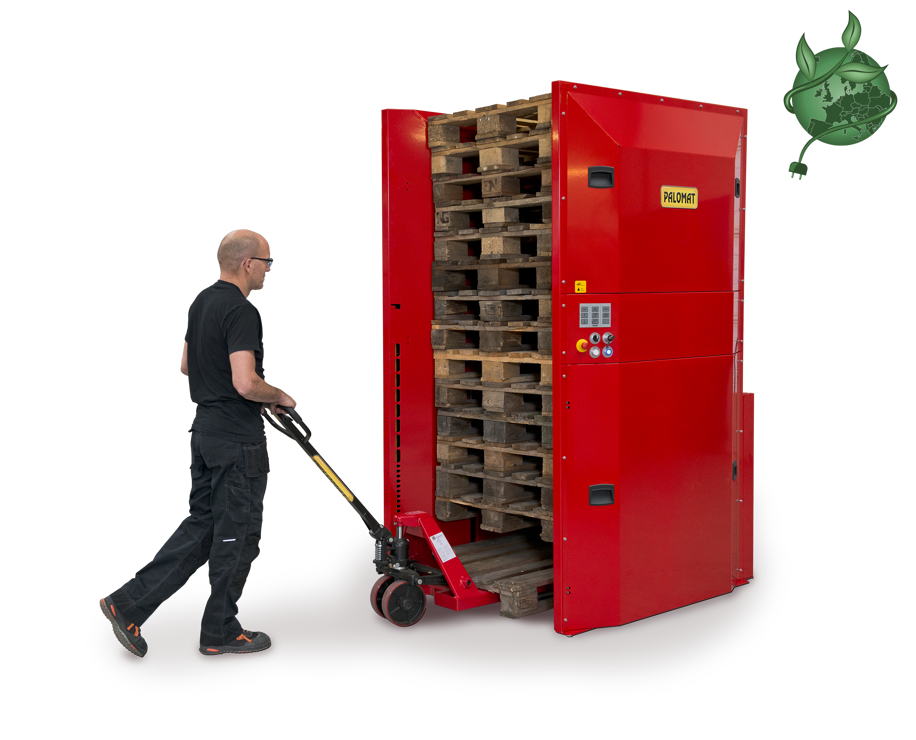

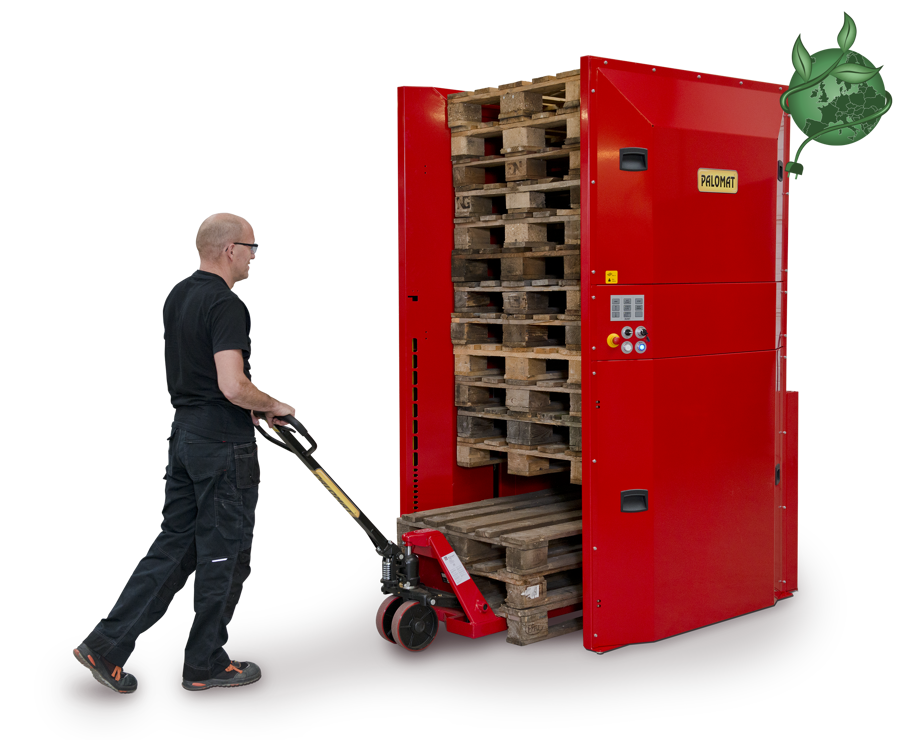

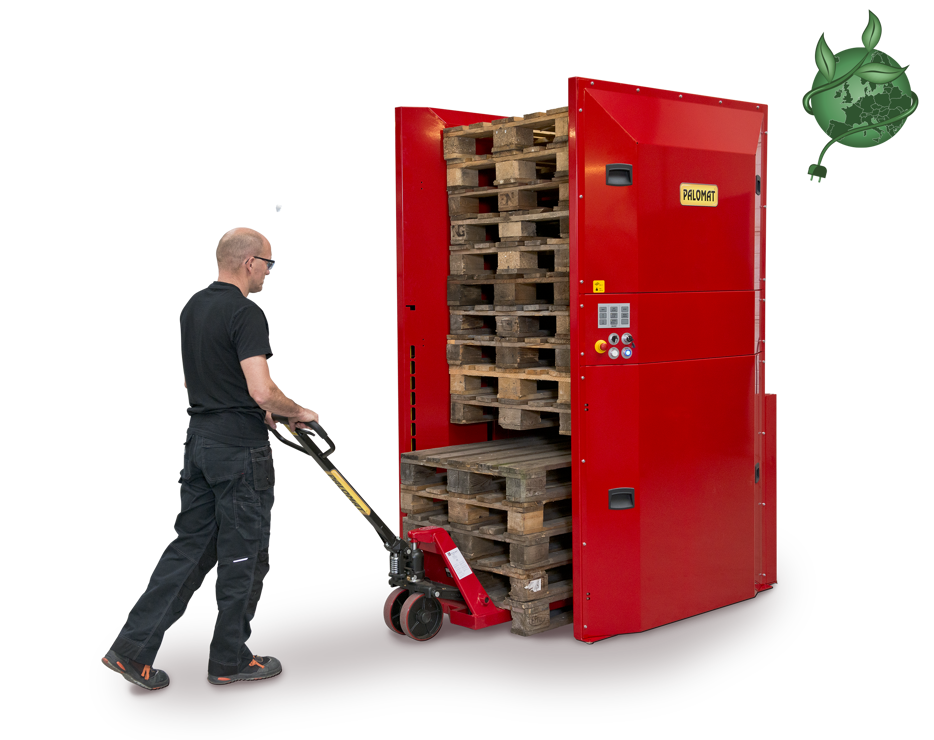

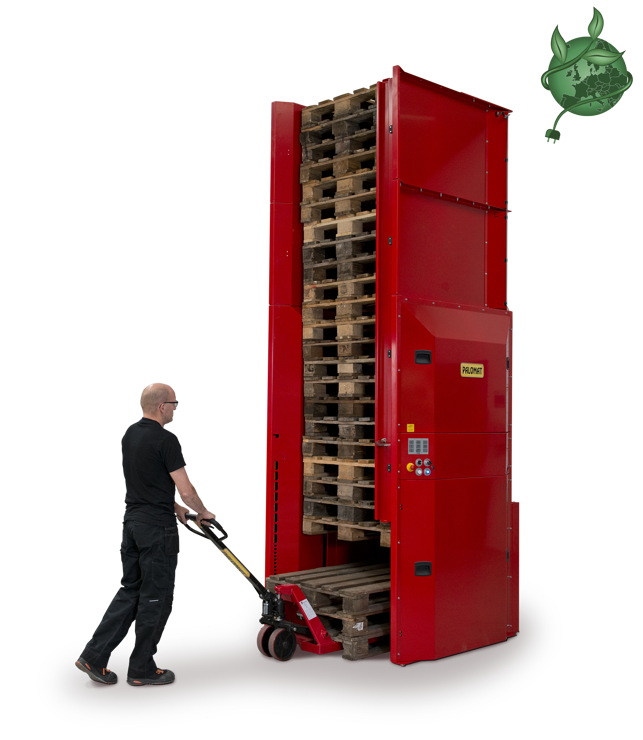

PALOMAT® 5 ist eine ausgezeichnete Wahl für das gleichzeitige Stapeln und Entstapeln mehrerer Paletten. Sie können einfach 1-5 Paletten gleichzeitig mit einem Handhubwagen, einem elektrischen Stapler oder einem Gabelstapler einsetzen oder entfernen und dabei die gesamte Palettenhandhabung auf Bodenebene halten.

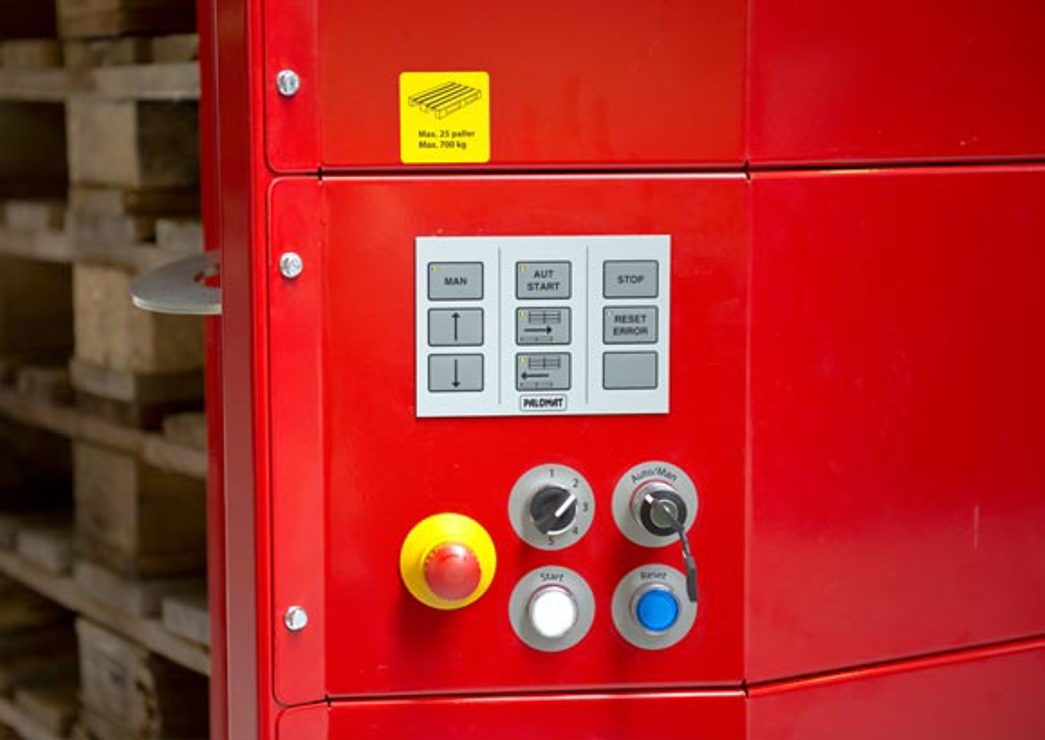

Um das Palettenmagazin zu aktivieren, drücken Sie einfach die Reset-Taste und dann die Start-Taste.
Die Maschine bestimmt automatisch, ob gestapelt oder entstapelt werden soll. PALOMAT® 5 kann 15 bis 25 Paletten gleichzeitig handhaben.
Beim Entstapeln sollten Sie die Anzahl der zu entstapelnden Paletten angeben, indem Sie die gewünschte Menge am Drehschalter auswählen und dann die Reset- und Starttasten drücken.
Beim Stapeln ist das Palettenmagazin immer bereit, 1-5 Paletten aufzunehmen.
PALOMAT® 5 verfügt über eine integrierte Höchstanzeige für 15 oder 25 Paletten. Sobald 15/25 Paletten geladen sind, entstapelt es automatisch den gesamten Stapel.
Die Maschine kann alle 4-Wege-Paletten aus Holz, Kunststoff und Metall unabhängig von ihren Abmessungen handhaben.

Zusätzlich können wir PALOMAT® 5 an die genaue Größe der von Ihnen verwendeten Paletten anpassen.

Kontaktiere uns heute

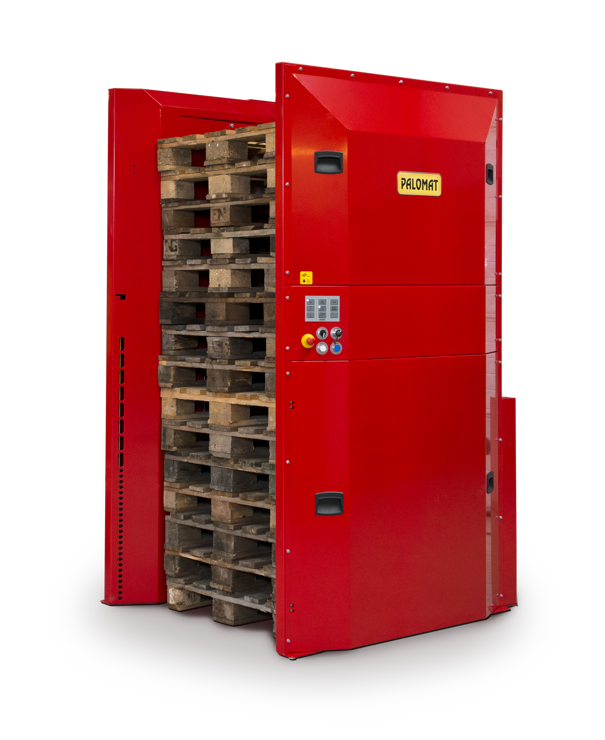

PALOMAT® 5 für 15 Paletten
Kapazität	500 kg
Energie	220-240V AC / 50 Hz
Bereitschaftsverbrauch	23 W
Betriebsverbrauch	700 W (bei maximaler Ladung von 500 kg)
Geräuschniveau	70dB(A)
Max. Sicherung	16A
Steuerung	Siemens S7-1200

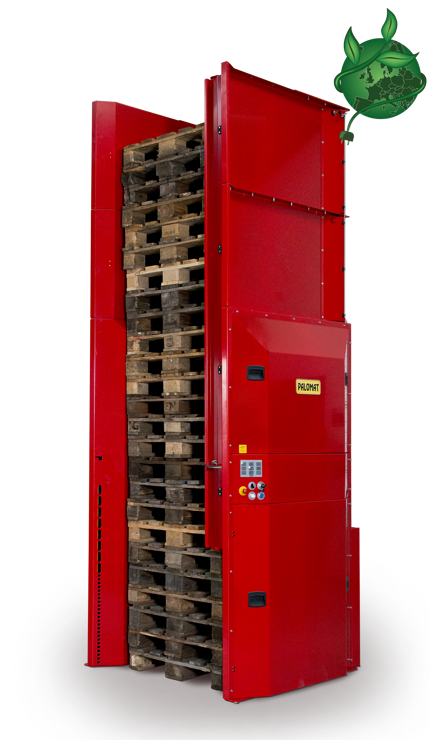

PALOMAT® 5 für 25 Paletten
Kapazität	700 kg
Energie	220-240V AC / 50 Hz
Bereitschaftsverbrauch	23 W
Betriebsverbrauch	700 W (bei maximaler Ladung von 700 kg)
Geräuschniveau	70 dB(A)
Max. Sicherung	16A
Steuerung	Siemens S7-1200

Standardfarben:

RAL 3002 rot, RAL 5002 blau, RAL 7032 grau und RAL 7035 grau.

Da der PALOMAT® über diverse Fühler, Leitungen und Schläuche verfügt, darf die Reinigung nur mit einem schwach basischen Reinigungsmittel erfolgen. Ferner darf der PALOMAT® nicht gespült, sondern nur mit einem ausgewrungenen Lappen abgewischt werden.

PALOMAT® 5 für 15 Paletten

Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten

170001 1200x800x144 500 kg 15 Paletten

170002 1200x1000x150 500 kg 15 Paletten

Inkl. Sicherheitsabschrankung für 15 Paletten

PALOMAT® 5 für 25 Paletten

Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten

170101 1200x800x144 700 kg 25 Paletten

170102 1200x1000x150 700 kg 25 Paletten

Inkl. Sicherheitsabschrankung für 25 Paletten mit Tür für die Handhabung von mehr als 15 Paletten.
PALOMAT® 5 Datenblatt

PALOMAT® Stand Alone Bröschure

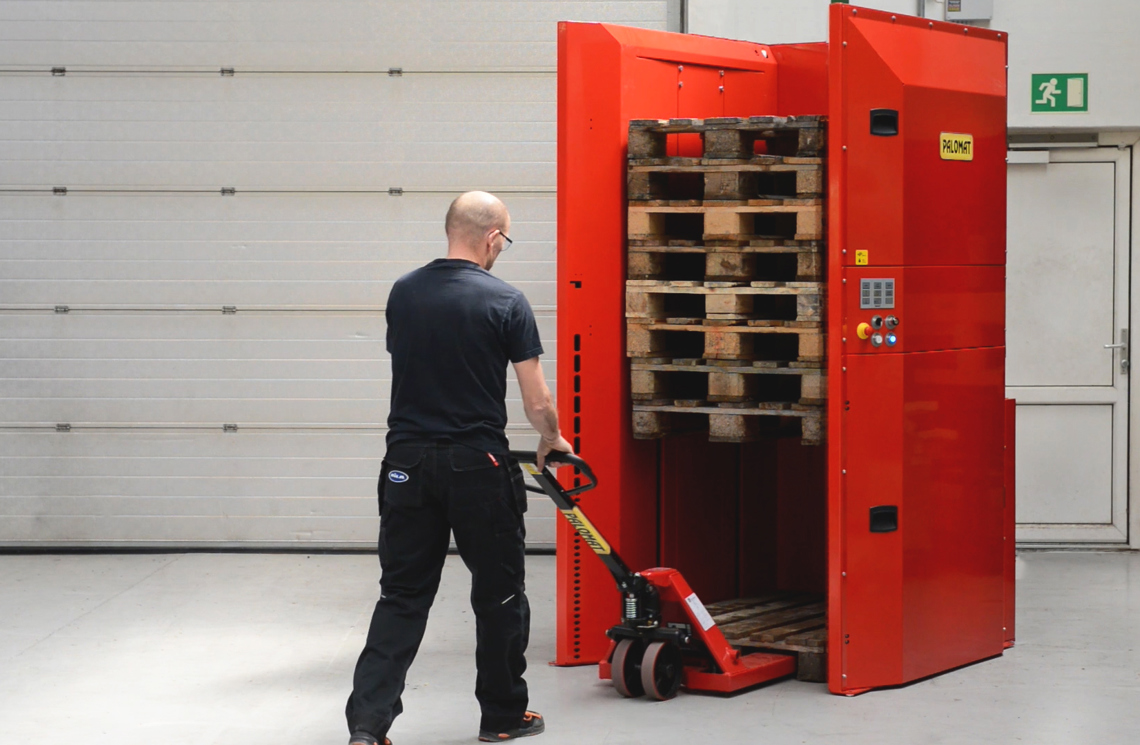

Sehen Sie hier PALOMAT® Installationsvideos

Für den PALOMAT® 5 bieten wir folgende Optionen an

Staplerschutz (H:300 x B:310

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden. Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

Stablerschutz (H:1.000 x B:250)

Staplerschutz (H:300 x B:250)

Lichtmast inkl. Max-Melder

Ein Lichtmast mit einer dreifarbigen LED, um dem Benutzer bei der Bedienung der Maschine zu unterstützen. Der Lichtmast enthält Sick-Sensoren, die erkennen, ob der Palettenstapel voll oder leer ist. Wenn der PALOMAT® beispielsweise bei 15 Paletten anhalten muss, kann der Lichtmast mit einem Max-Melder an einer Sicherheitsabschrankung oder separaten Stange montiert werden. Wenn der Max-Melder beispielsweise bei 15 Paletten ausgelöst wird, leuchtet die Lampe Blau und der Stapel wird automatisch auf den Boden entstapelt.

Stopblöcke

Die Stopblöcke sind eine ideale Option, wenn der PALOMAT® Paletten hantieren muss, wo die Schienen am Boden quer zum Hubwagen sind. Beim Herausziehen des Hubwagens aus dem PALOMAT® halten die zwei Stopblöcke die Palette fest und im Magazin.

Die Stopblöcke befinden sich an der PALOMAT®-Vorderseite, einer auf jeder Seite neben den vorderen Sensoren.

Schalter

Der Schalter trennt die Netzstromversorgung direkt an der Maschine ab. Der Schalter kann verriegelt werden, beispielsweise für die Wartung der Maschine.

Dies ist ein Vorteil und ein Sicherheitsmerkmal für die Wartung des PALOMATen. Der Schalter befindet sich unter der Netzstromversorgung.

Vorbereitet für Information via SMS/E-Mail

Ein Interface schickt einen E-Mail oder SMS an dem für PALOMAT® verantwortlichen Person - wenn das Magazin z.B. leer ist oder bei Fehler. Das Interface wird mit einer Mobildaten-SIM-Karte (vom Kunden) oder mit einem Patchkabel installiert, das an das Netwerks des Unternehmens angeschlossen wird.
