PALOMAT® Greenline

PALOMAT® Greenline bietet vollautomatisches Stapeln und Entstapeln und funktioniert vollständig mit Wechselstrom.

Entscheiden Sie sich für PALOMAT® Greenline, wenn Sie sowohl einzelne Paletten stapeln als auch entstapeln möchten und ausschließlich Elektrizität als Energiequelle verwenden möchten.

Erhalten Sie mehr Informationen

Datenblatt (PDF)

Wechselstrombetrieben

Plug'n'Play

Bearbeitet

1 Palette auf einmal

Hubkapazität
15 Paletten/500kg
25 Paletten/800kg

Telefonischer Support

24/7-365

Wie PALOMAT® Greenline funktioniert

Das Palettenmagazin PALOMAT® Greenline stapelt und entstapelt leere Paletten automatisch. Der Benutzer setzt oder entfernt die Paletten mit einem Stapelwagen oder Gabelstapler. Die gesamte Palettenhandhabung erfolgt auf Bodenebene. Das PALOMAT® Greenline erkennt die Paletten mithilfe von Fotosensoren und stapelt oder entstapelt sie automatisch einzeln.

Es benötigt lediglich eine 230V-Stromversorgung.
Bei Auswahl des Entstapelns kann das PALOMAT eine Stapelhöhe von bis zu 15 oder 25 Paletten automatisch entstapeln.
Bei Auswahl des Stapelns werden die Paletten einzeln eingeführt und automatisch auf eine maximale Höhe von 15 oder 25 Paletten gestapelt. Der gesamte Stapel kann dann entfernt werden.

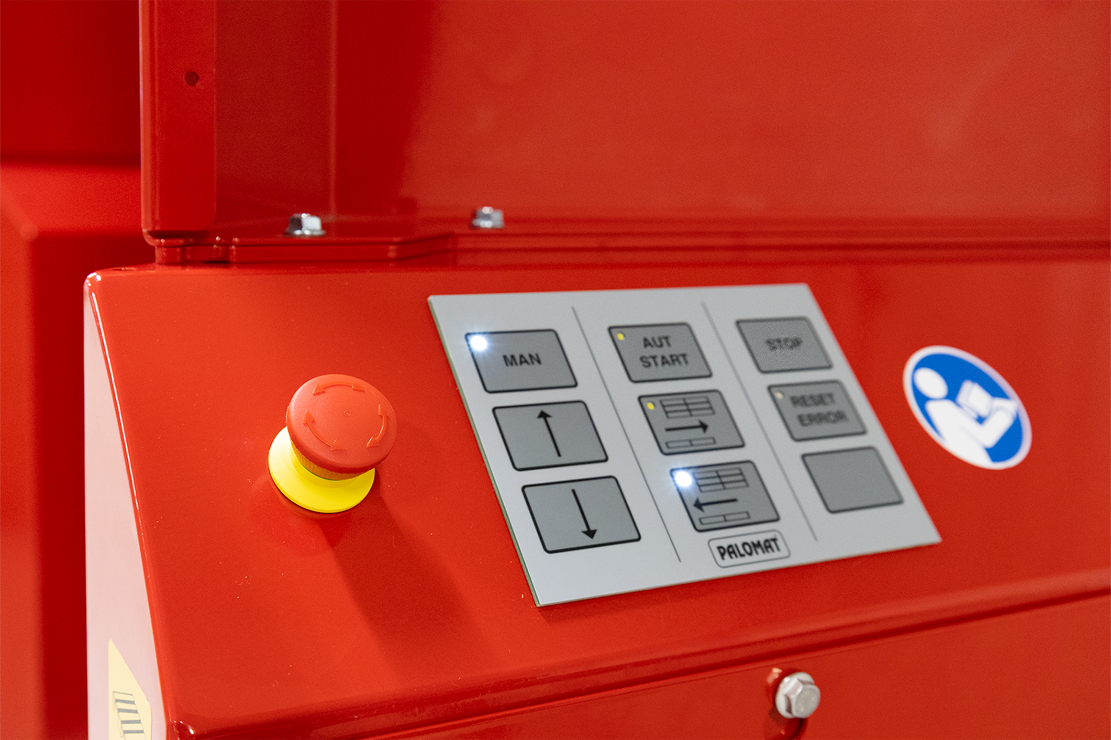

Das PALOMAT® Greenline arbeitet vollautomatisch. Es wird NUR manuell über das Bedienfeld bedient, wenn zwischen Stapeln und Entstapeln gewechselt wird.

PALOMAT® Greenline ist ein Standardmodell, kann jedoch eine Vielzahl von Palettentypen und -größen aufnehmen. Es stehen auch kundenspezifische Lösungen für spezielle Anforderungen zur Verfügung.

Kontaktiere uns heute

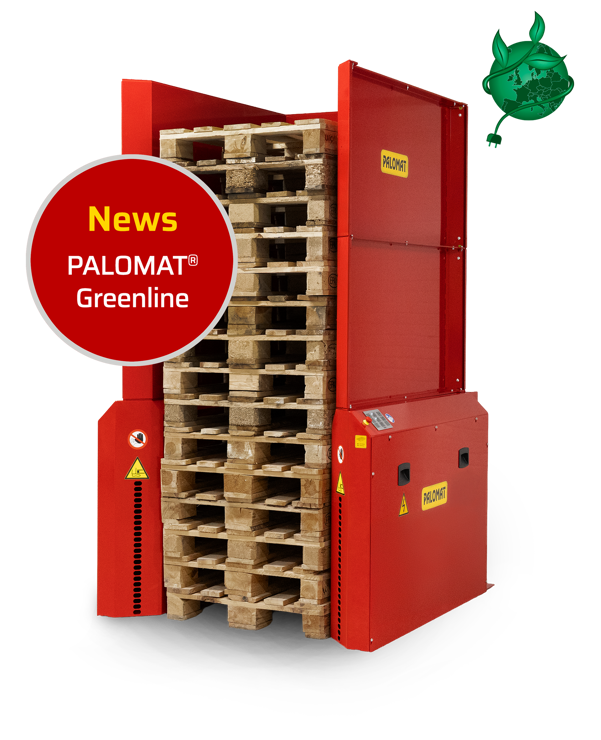

PALOMAT® Greenline 15 paletten
Kapazität	500 kg
Energie	220-240V AC / 50 Hz
Bereitschaftsverbrauch	23 W
Betriebsverbrauch	550 W (bei maximaler Ladung von 500 kg)
Geräuschniveau	70dB(A)
Max. Sicherung	16A D01
Steuerung	Siemens S7-1200

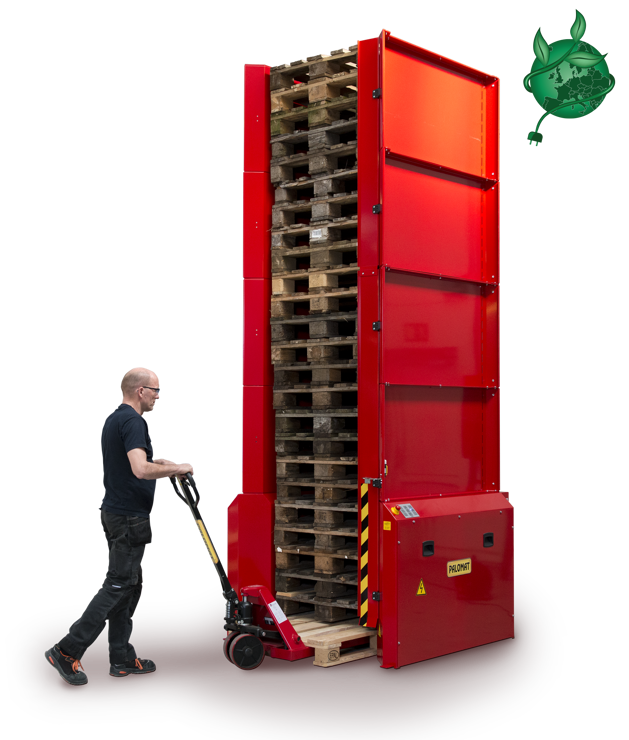

PALOMAT® Greenline 25 paletten
Kapazität	700 kg
Energie	220-240V AC / 50 Hz
Bereitschaftsverbrauch	23 W
Betriebsverbrauch	600 W (bei maximaler Ladung von 500 kg)
Geräuschniveau	70 dB(A)
Max. Sicherung	16A D01
Steuerung	Siemens S7-1200

Standardfarben:

RAL 3002 rot, RAL 5002 blau, RAL 7032 grau und RAL 7035 grau.

Da der PALOMAT® über diverse Fühler, Leitungen und Schläuche verfügt, darf die Reinigung nur mit einem schwach basischen Reinigungsmittel erfolgen. Ferner darf der PALOMAT® nicht gespült, sondern nur mit einem ausgewrungenen Lappen abgewischt werden.

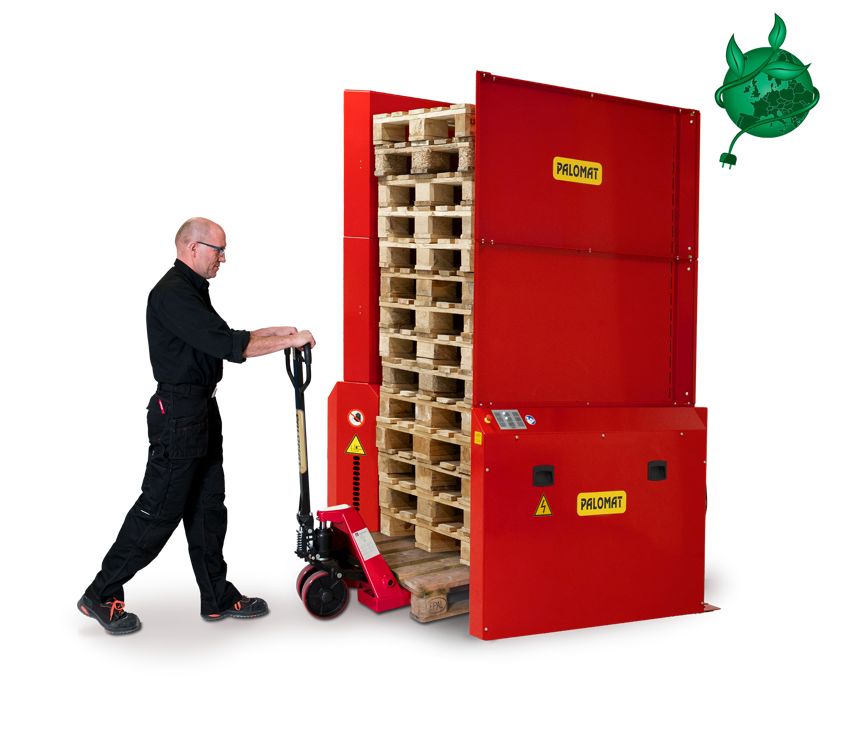

PALOMAT® Greenline für 15 Paletten

Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten

152001 1200x800x144 500 kg 15 Paletten

152002 1200x1000x150 500 kg 15 Paletten

Inkl. Sicherheitsabschrankung für 15 Paletten

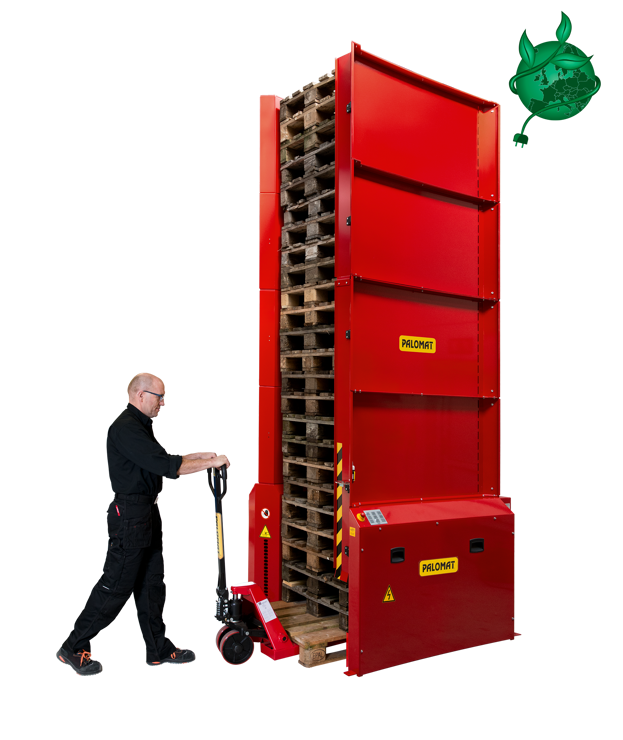

PALOMAT® Greenline für 25 Paletten

Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten

152101 1200x800x144 700 kg 25 Paletten

152102 1200x1000x150 700 kg 25 Paletten

** Inkl. Sicherheitsabschrankung für 25 Paletten mit Tür für die Handhabung von mehr als 15 Paletten

PALOMAT® Greenline – aus Edelstahl

Der PALOMAT® aus Edelstahl verfügt gänzlich über die gleiche Funktion wie ein Standard PALOMAT® Greenline. Sämtliche PALOMAT-Teile bestehen aus Edelstahl und sind daher ideal für den Einsatz in z.B. feuchten Produktionsbereichen. Er ist besonders für die Nahrungsmittelindustrie geeignet. Der PALOMAT® Greenline kann mit gewöhnlichen Reinigungsmitteln abgewaschen und für Holz- sowie Kunststoffpaletten verwendet werden.

Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten

152001-SS 1200x800x144 500 kg 15 pallets

152002-SS 1200x1000x150 500 kg 15 pallets

* Inkl. Sicherheitsabschrankung für 15 Paletten
PALOMAT® Greenline Datenblatt

PALOMAT® Stand Alone Broschüre
Sehen Sie hier PALOMAT® Installationsvideos

Für den PALOMAT® Greenline bieten wir folgende Optionen an

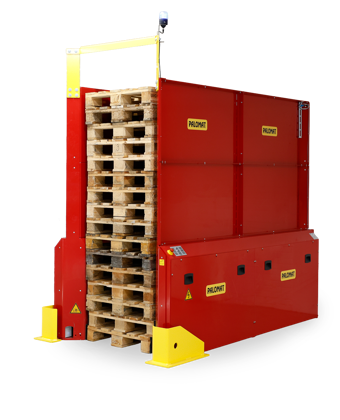

Staplerschutz (H:300 x B:250)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden.

Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

Staplerschutz (H:1.000 x B:250)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden.

Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

Staplerschutz (H:300 x B:310)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden.

Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

Max-Melder

Ein Sick-Sensor zur Anzeige, wenn ein Palettenstapel automatisch auf den Boden entstapelt werden soll. Soll der PALOMAT® bei 15 Paletten stoppen, kann ein Max-Melder an der Sicherheitsabschrankung/ auf einem Pol montiert werden. Wenn der Max-Melder die gewünschte Anzahl von Paletten anzeigt, wird der Stapel automatisch auf den Boden gesetzt. Der Stapel ist dann bereit für Aufnahme durch z.B. einen Hubwagen.

Die Funktion kann auch manuell über das Touch-Panel ausgeführt werden.

Lichtmast inkl. Max-Melder

Ein Lichtmast mit einer dreifarbigen LED, um dem Benutzer bei der Bedienung der Maschine zu unterstützen. Der Lichtmast enthält Sick-Sensoren, die erkennen, ob der Palettenstapel voll oder leer ist. Wenn der PALOMAT® beispielsweise bei 15 Paletten anhalten muss, kann der Lichtmast mit einem Max-Melder an einer Sicherheitsabschrankung oder separaten Stange montiert werden. Wenn der Max-Melderbeispielsweise bei 15 Paletten ausgelöst wird, leuchtet die Lampe Blau und der Stapel wirdautomatisch auf den Boden entstapelt.

Sicherheitsabschrankung mit Tür für 15 Paletten

Die Tür ist ein Teil der Sicherheitsabschrankung und ist für zusätzliche Sicherheit angebracht. Der PALOMAT® kann nur bedient werden, wenn die Tür geschlossen und mit dem Türsicherheitsschalter
verriegelt ist. Die Tür bedeckt die rechte Vorderseite von der Oberseite der zweiten Palette auf Bodenhöhe bis zur Oberseite der Sicherheitsabschrankung. Die Tür ist die gleiche Art wie die am Palettenmagazin für 25 Paletten.

Stopblöcke

Die Stopblöcke sind eine ideale Option, wenn der PALOMAT® Paletten hantieren muss, wo die Schienen am Boden quer zum Hubwagen sind. Beim Herausziehen des Hubwagens aus dem PALOMAT® halten die zwei Stopblöcke die Palette fest und im Magazin.

Die Stopblöcke befinden sich an der PALOMAT®-Vorderseite, einer auf jeder Seite neben den vorderen Sensoren.

Schalter

Der Schalter trennt die Netzstromversorgung direkt an der Maschine ab. Der Schalter kann verriegelt werden, beispielsweise für die Wartung der Maschine.

Dies ist ein Vorteil und ein Sicherheitsmerkmal für die Wartung des PALOMATen. Der Schalter befindet sich unter der Netzstromversorgung.

Greenline Servicekoffer

Mit unseren Servicekoffer, in denen die gängigsten Ersatzteile + das erforderliche Werkzeug für PALOMAT® Greenline enthalten sind, haben Sie die wichtigsten Ersatzteile stets parat.

Vorbereitet für Information via SMS/E-Mail

Ein Interface schickt einen E-Mail oder SMS an dem für PALOMAT® verantwortlichen Person - wenn das Magazin z.B. leer ist oder bei Fehler. Das Interface wird mit einer Mobildaten-SIM-Karte (vom Kunden) oder mit einem Patchkabel installiert, das an das Netwerks des Unternehmens angeschlossen wird.
