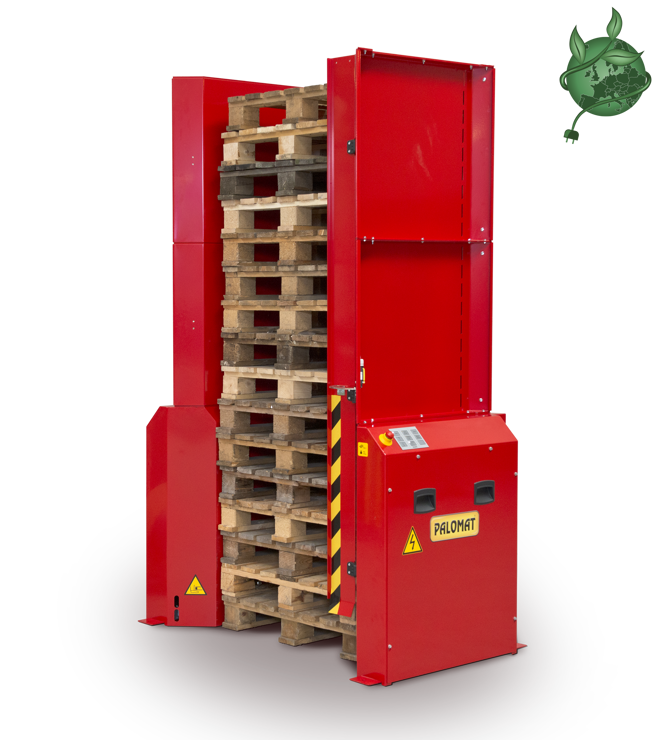

PALOMAT® ½ Pallets

Das Palettenmagazin PALOMAT® ½ Pallets stapelt oder entstapelt leere Paletten vollautomatisch.

Sie sollten sich für PALOMAT® ½ Paletten entscheiden, wenn Sie jeweils eine Palette sowohl stapeln als auch entstapeln müssen. PALOMAT® ½ Paletten sind in zwei Varianten erhältlich: eine 100% elektrisch betriebene Version und eine Luft + elektrische Version.

Erhalten Sie mehr Informationen
Datenblatt (PDF)

Elektrisch betrieben

Plug'n'Play

Luft + Wechselstrom

Hantieren

1 Palette auf einmal

Hubkapazität
15 Paletten/500kg

Wie PALOMAT® ½ Pallets funktioniert

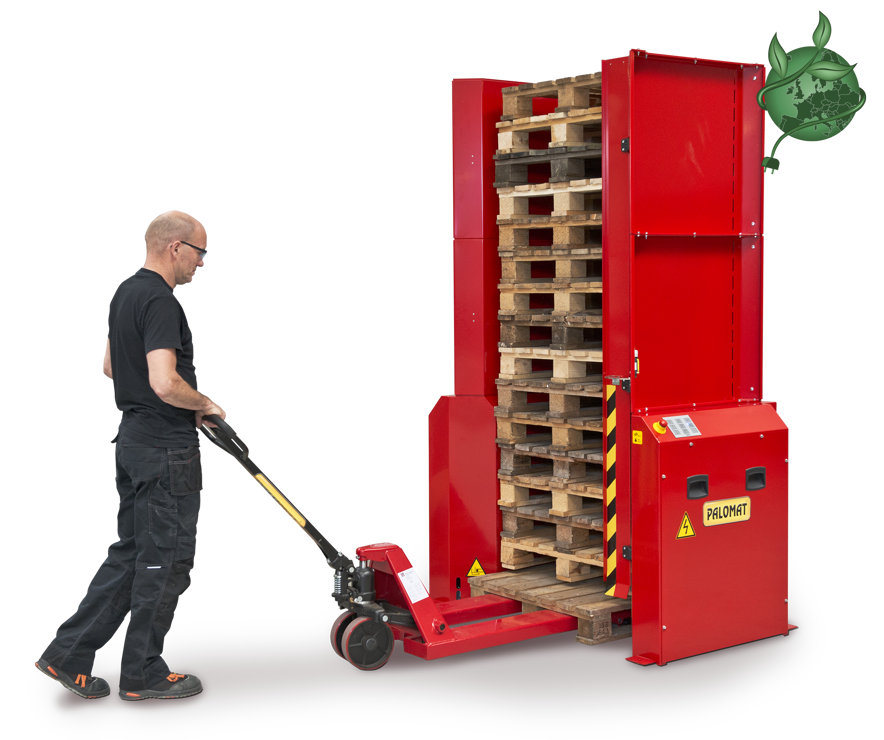

PALOMAT® ½ Paletten stapeln und entstapeln automatisch leere ½-Paletten. Sie können Paletten mit einem Handhubwagen, einem elektrischen Stapler oder einem Gabelstapler in Normalgröße einsetzen oder entfernen, und die gesamte Handhabung erfolgt auf Bodenebene. Das System erkennt die ½-Paletten über Fotosensoren und stapelt oder entstapelt sie dann automatisch einzeln.



  • Bei Auswahl des Entstapelns setzt die Maschine einen Stapel von höchstens 15 ½-Paletten ein und entstapelt dann automatisch jede Palette einzeln.
  • Bei Auswahl des Stapelns werden die ½-Paletten einzeln eingesetzt, und dann stapelt der PALOMAT sie automatisch auf maximal 15 Paletten. Der gesamte Stapel kann dann entfernt werden.
  • PALOMAT® ½ Paletten arbeiten vollautomatisch. Sie werden NUR manuell über ein Touchpanel bedient, wenn zwischen Stapeln und Entstapeln oder umgekehrt gewechselt wird.
  • PALOMAT® ½ Paletten ist in den Versionen Greenline (AC-betrieben) und Flexomatic (Luft + AC-betrieben) erhältlich.



Es kann alle 4-Wege-Paletten aus Holz, Kunststoff und Metall in jeder Größe handhaben. Wir können die PALOMAT ½ Paletten an die genaue Größe der von Ihnen verwendeten Paletten anpassen.





Kontakten uns heute

Spezifikationen

  •

    PALOMAT® ½ Pallets 15 Paletten
    (Luft + AC Flexomatic-Version)
    Kapazität 500 kg
    Druckluft 6-7 bar
    Verbrauch 36 Liter pro Zyklus
    Energie 100-240V AC / 50-60 Hz
    Bereitschaftsverbrauch 16 W
    Betriebsverbrauch 20 W
    Geräuschniveau 70db(A)
    Max. Sicherung 16A D01
    Luftkomponente SMC
    Steuerung Siemens S7-1200


    PALOMAT® ½ Pallets 15 Paletten
    (Greenline version)
    Kapazität 500 kg
    Energie 220-240V AC / 50 Hz
    Bereitschaftsverbrauch 23 W
    Betriebsverbrauch 550 W (bei maximaler Ladung von 500 kg)
    Geräuschniveau 70 dB(A)
    Max. Sicherung 16A D01
    Stellantrieb Linak
    Steuerung Siemens S7-1200





    Standardfarben:

    RAL 3002 rot, RAL 5002 blau, RAL 7032 grau und RAL 7035 grau.



    Da der PALOMAT über diverse Fühler, Leitungen und Schläuche verfügt, darf die Reinigung nur mit einem schwach basischen Reinigungsmittel erfolgen. Ferner darf der PALOMAT nicht gespült, sondern nur mit einem ausgewrungenen Lappen abgewischt werden.

  • PALOMAT® ½ Pallets für 15 ½-paller



    Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten
    150050* 600x800x144 500 kg 15 ½ Paletten
    152050** 600x800x144 500 kg 15 ½ Paletten



    * Flexomatic Version: Wechselstrombetrieben
    ** Greenline Version: Luft + Wechselstrombetrieben



    Inkl. Sicherheitsabschrankung für 15 Paletten mit Tür.



Für den PALOMAT® ½ Pallets bieten wir folgende Optionen an

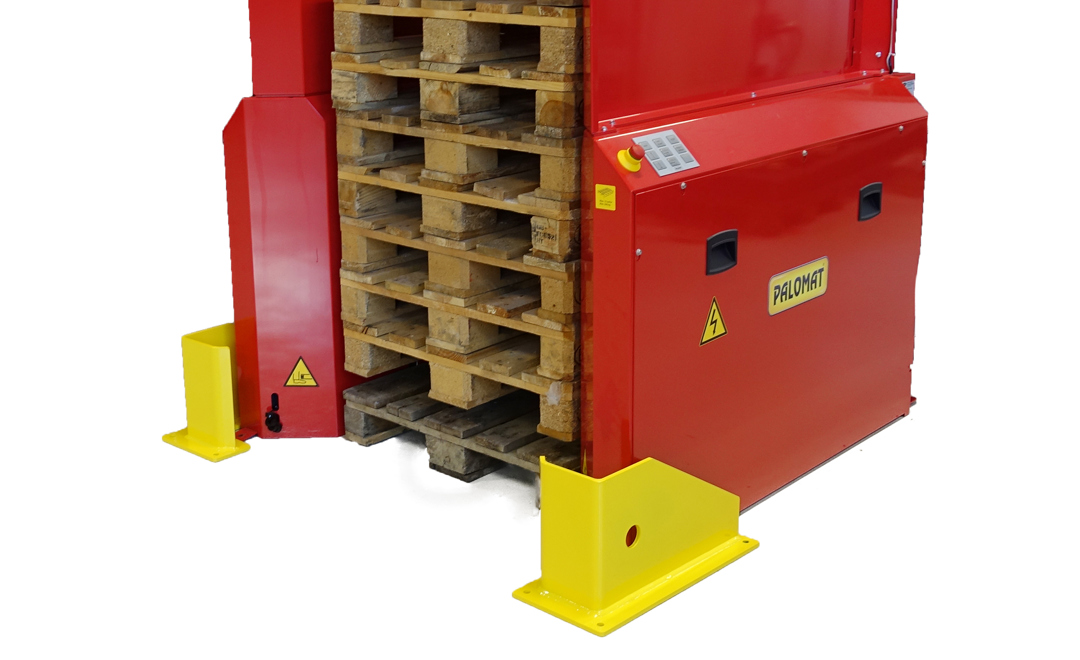

Staplerschutz (H:300 x B:310)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden. Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

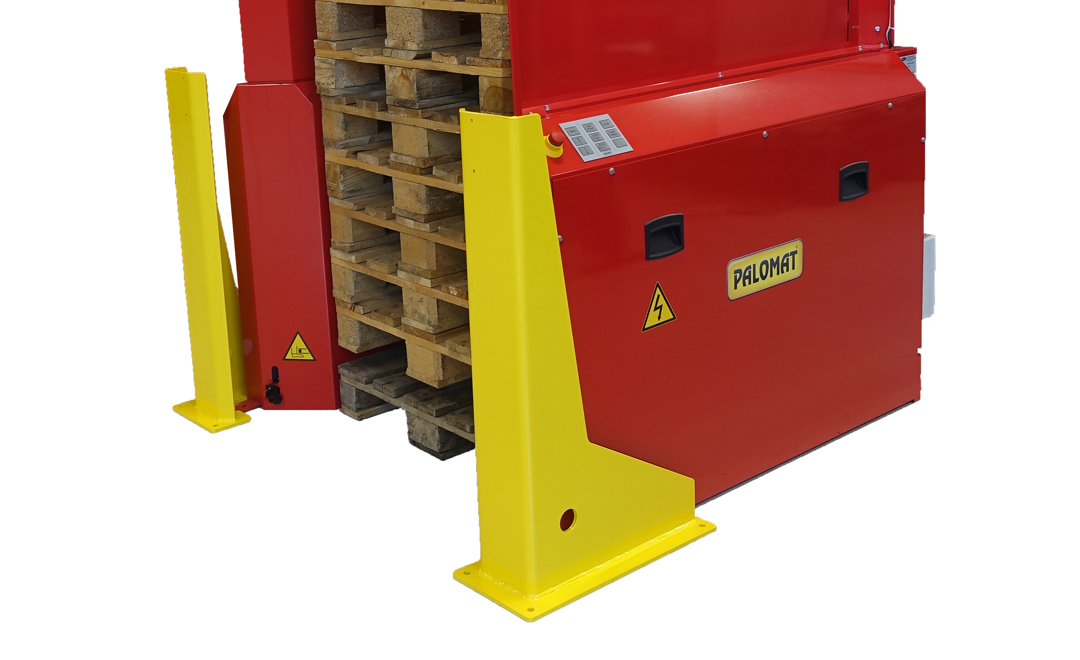

Staplerschutz (H:1.000 x B:250)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden. Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

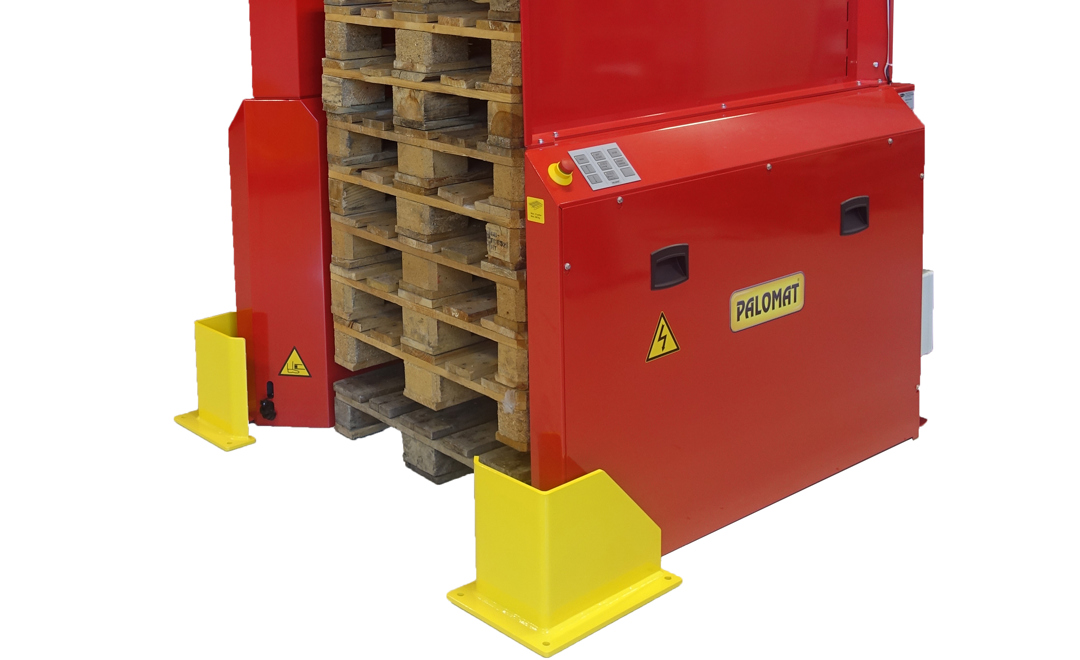

Staplerschutz (H:300 x B:250)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden. Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

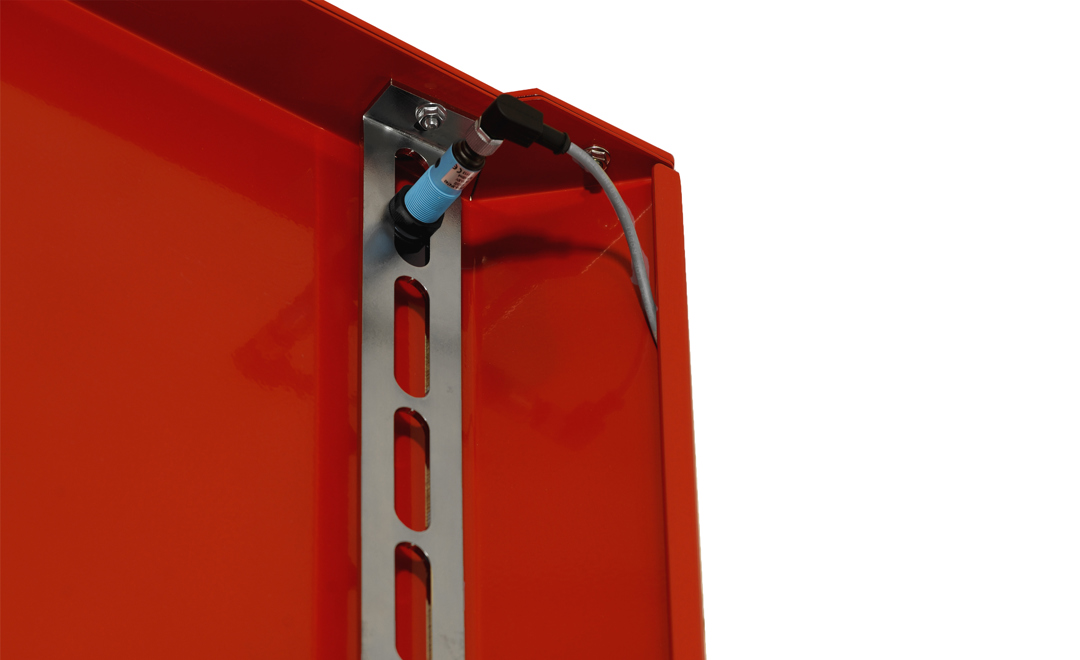

Max-Melder

Ein Sick-Sensor zur Anzeige, wenn ein Palettenstapel automatisch auf den Boden entstapelt werden soll. Soll der PALOMAT® bei 15 Paletten stoppen, kann ein Max-Melder an der Sicherheitsabschrankung/ auf einem Pol montiert werden. Wenn der Max-Melder die gewünschte Anzahl von Paletten anzeigt, wird der Stapel automatisch auf den Boden gesetzt. Der Stapel ist dann bereit für Aufnahme durch z.B. einen Hubwagen. Die Funktion kann auch manuell über das Touch-Panel ausgeführt werden.

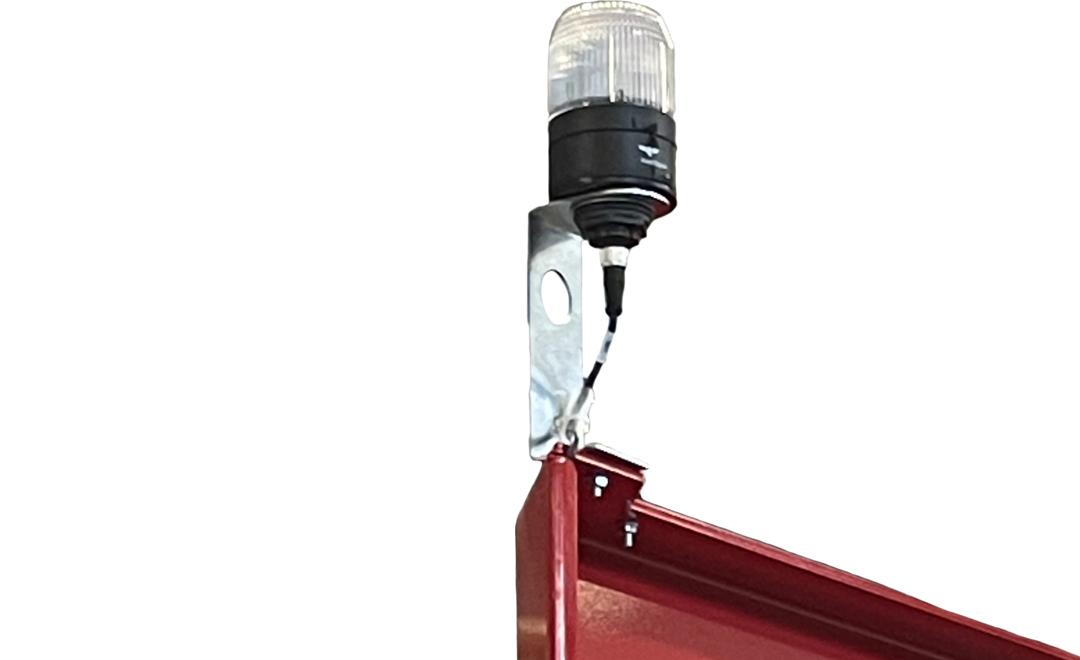

Lichtmast inkl. Max-Melder

Ein Lichtmast mit einer dreifarbigen LED, um dem Benutzer bei der Bedienung der Maschine zu unterstützen. Der Lichtmast enthält Sick-Sensoren, die erkennen, ob der Palettenstapel voll oder leer ist. Wenn der PALOMAT® beispielsweise bei 15 Paletten anhalten muss, kann der Lichtmast mit einem Max-Melder an einer Sicherheitsabschrankung oder separaten Stange montiert werden. Wenn der Max-Melder beispielsweise bei 15 Paletten ausgelöst wird, leuchtet die Lampe Blau und der Stapel wird automatisch auf den Boden entstapelt.

Stopblöcke

Die Stopblöcke sind eine ideale Option, wenn der PALOMAT® Paletten hantieren muss, wo die Schienen am Boden quer zum Hubwagen sind. Beim Herausziehen des Hubwagens aus dem PALOMAT® halten die zwei Stopblöcke die Palette fest und im Magazin. Die Stopblöcke befinden sich an der PALOMAT®-Vorderseite, einer auf jeder Seite neben den vorderen Sensoren.

Schalter

Der Schalter trennt die Netzstromversorgung direkt an der Maschine ab. Der Schalter kann verriegelt werden, beispielsweise für die Wartung der Maschine.

Dies ist ein Vorteil und ein Sicherheitsmerkmal für die Wartung des PALOMATen. Der Schalter befindet sich unter der Netzstromversorgung.

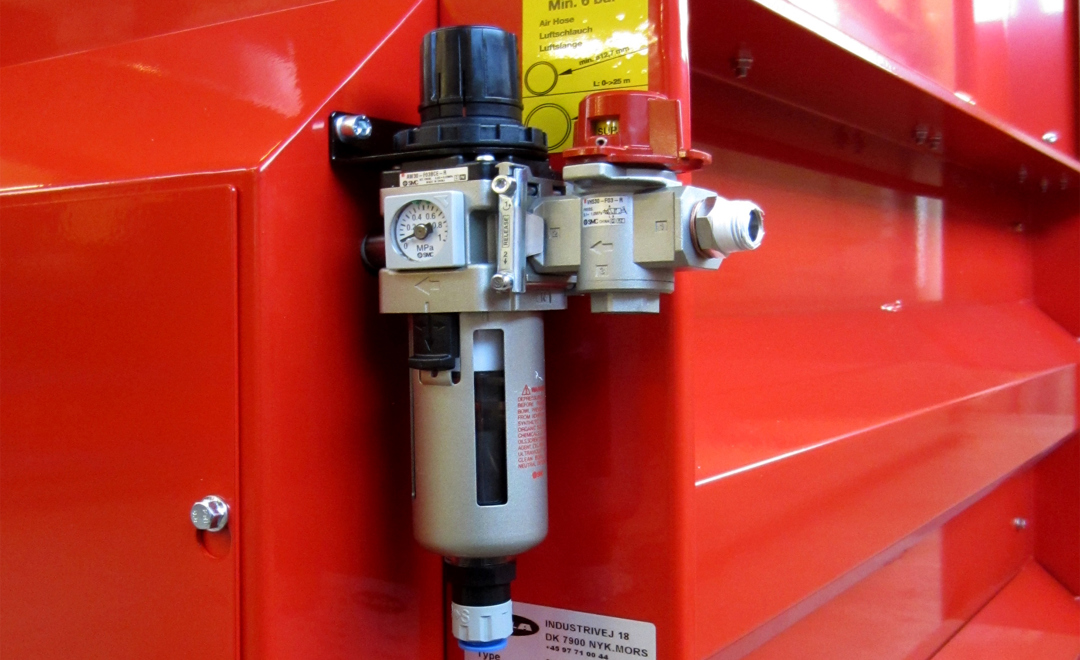

Absperrventil

Das Absperrventil trennt die Luftversorgung direkt an der Maschine ab. Das Absperrventil kann verriegelt werden, beispielsweise für die Wartung der Maschine. Dies ist ein Vorteil und ein Sicherheitsmerkmal für die Wartung des PALOMATen. Das Absperrventil ist direkt an der Filterregulator angebracht.

Greenline Servicekoffer

Mit unseren Servicekoffer, in denen die gängigsten Ersatzteile + das erforderliche Werkzeug für PALOMAT® Greenline enthalten sind, haben Sie die wichtigsten Ersatzteile stets parat.

Andere PALOMAT® Stand Alone Modelle

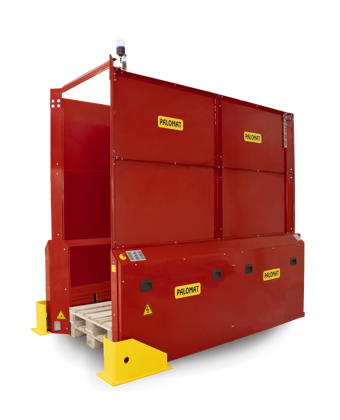

PALOMAT® Stand Alone
